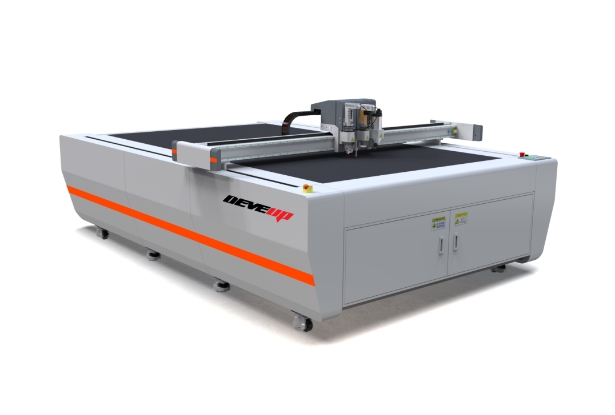

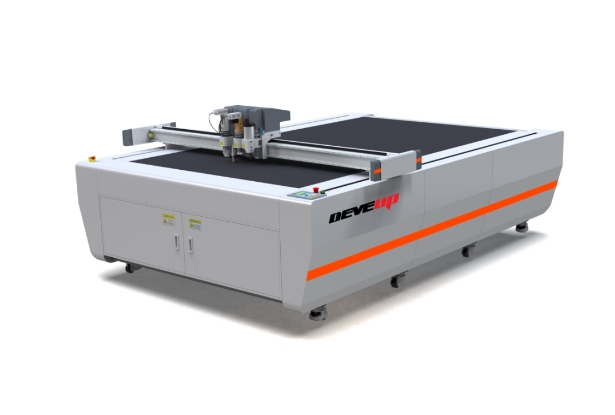

通用型振动刀切割机
强劲双驱伺服电机+精密减速机驱动,高精度斜齿轮齿条+高速进口品牌导轨,配备高速静音切割头+高转速铣刀,广泛用于包装纸箱纸盒打样,瓦楞纸和蜂窝纸板切割,EVA泡棉和珍珠棉包装内衬切割,保温棉吸音板开槽+切割,密封垫片,服装布料皮革等,无需模具,只需要将CAD图纸导入机器软件,软件可自动优化排料,一键切割,省时省料省人工费。
型号 : DO1625S
切割材料 : 纸箱,蜂窝纸板,瓦楞纸, PVC,EVA泡棉,珍珠棉,KT板,聚酯纤维吸音板,酚醛泡沫保温板,橡塑海绵,各种材料的垫片等。
产品详情

产品特点:


1. 高端运动控制系统:具有自主知识产权, 切割头 运动精准、曲线运动平滑顺畅。

2. X轴双伺服电机驱动:X轴双驱伺服电机+精密减速机驱动,动力强劲、保证持续高精度切割

3. 智能刀具互换系统:多种刀具组合,配备智能刀具互换系统,可以切割不同的材料,实现不同的任务,多个刀头可以单独或协同工作。功能强大,运行速度快,加工精度高,真正的一机多用

4. 稳固床身:床身采用5mm厚方管整体焊接,进口铣床加工,保证导轨面和齿条面的平整度,大大提高了机器运行的稳定性和精度。

5. 模具挤出航空铝横梁:横梁采用航空铝合金模具挤压工艺,精度高,重量行,稳固耐用,终生不变形

6. 高精度齿轮齿条传动:采用台湾进口高精度斜齿轮齿条,精度8级,淬火加硬处理,传动速度快,精度高,承载力大,寿命长。

7. 安全保护系统高灵敏的弹射防撞设计和红光刹车系统,在机器高速运行时,有效保护操作人员的安全

8. 吸力强劲:精密铝真空吸附平台,吸附力大。航空铝材确保长时间平台平整,精度高,不变形。

9. 外观精美:行业内知名工业设计师外观结构设计,拖链隐藏式设计,结构科学合理,外观精美。

10. 自动送料系统:自动上料下料,省时省力,提高工作效率。


技术参数:

设备型号

DO-1216S/1625S/1330S/2030S/1650S

切割面积  ( L*W*H)

1600*1200mm |2500*1600mm | 3000*1300mm| 3000*2000mm|5000*1600mm

特殊尺

可定制

割工具

振动刀 气动刀,圆刀,写切刀,拖刀,半 ,摄像头 ,绘图笔 十字定位光标 ,压轮 V槽刀 ,铣刀

全装置

防撞机构+红外感应防撞 ,保证生产安全

最大割厚度

50mm  (可定制加高)

割材料

EVA泡棉,包装纸盒,蜂窝纸板 、瓦楞纸  中空板 、灰板纸 白卡纸 、胶片 、复合材料 、皮料 、布料 、胶板 、珍珠棉 、保温棉,隔音棉 垫片,PET膜材,光伏板,KT板广告材料,软木等多种材料。

割速度

 1800mm/s  (实际速度取决于材料及切割的图形)

割精度

± 0. 1 m m

复精度

≤ 0.05m m

割圆形直径

 3 m m 直径

位方式

激光灯定位或CCD摄像头定

料固定方式

真空吸附 可选智能多分区真空吸附和跟随吸

输接口

以太网口

容软件格式

AI AutoCAD CorelDRAW和所有的盒型设计软件都可以直接输出 ,无需转换 ,且带自动优化

令系统

DXF, PLT, DWG 等

作面板

多语言液晶触控面板

动系统

高精度直线导轨,8级精插齿轮齿条啮合传动结构 ,高性能伺服电机及驱动

源电压

交流220V 380V ±10%,50Hz

泵功率

7.5-11KW(默认7.5KW)

工作环

 -10℃~40℃,  湿度:  20%~80%RH
